依据《山东省春季高考统一考试招生专业类别考试标准（2025年版）》（山东省教育招生考试院2024年12月2日发布）、《2025年山东省春季高考统一考试招生专业类别考试“知识”部分考试说明》（山东省教育招生考试院2025年1月9日发布）和《山东省2025年春季高考统一考试招生技能测试工作实施办法》（山东省教育招生考试院2025年2月15日发布），山东省2025年春季高考技能测试机电技术类专业考试范围为“技能模块2：典型零件的钳工加工”与“技能模块6：plc 控制线路的安装与调试”两个模块融合考核。

本次测试实行无纸化考试，分为理论和实操两个部分，其中理论部分为机考，与实操部分在同一个考核平台上一次性完成，考试总时间60分钟。请考生在考前认真学习主考院校网站上公布的“山东省2025年春季高考机电技术类专业技能测试操作流程”和“山东省2025年春季高考机电技术类专业技能测试系统使用说明”。

一、理论部分

理论部分包含典型零件的钳工加工模块10个单项选择题。

考核内容：

1.识读凸件、凹件、六方体等零件图，明确尺寸公差、几何公差、表面粗糙度等技术要求。

2.使用游标卡尺和螺旋测微器（千分尺）测量凸件、凹件、六方体零件尺寸，并正确读数。

3.常用量具（游标卡尺、百分表、螺旋测微器、刀口尺、高度游标卡尺、万能角度尺、直角尺、塞尺）的原理、结构、规格、测量精度、用途和使用规范；根据测量要求选用合理的量具。

4.常用划线工具（划线平台、划规、划针、手锤、样冲、高度游标卡尺、划线盘、钢板尺等）的结构、用途和操作规范；划线基准的选择；划线方法、划线工具的选用。

5.錾削工具的种类、结构、用途及选用；錾削方法、操作规范及适用场合；錾子的刃磨和热处理；錾削时常见问题及产生原因。

6.锯条粗细规格划分、适用范围及选用；锯条的结构、切削角度及安装；锯削姿势、方法及操作规范；锯削薄板、管料的方法和要领；锯削时常见问题及产生原因。

7.锉刀的结构、种类、规格、适用范围及选用；平面锉削的姿势、方法及操作规范；锉削时常见问题及产生原因。

8.标准麻花钻的结构、切削角度及刃磨要求；台钻的型号及适用场合；钻削方法；工件及麻花钻的装夹；钻孔时常见问题及产生原因。

9.依据凹凸件的对称度要求，运用间接尺寸控制法进行尺寸换算。

10.钳工常用工具、设备（台虎钳、台钻、砂轮机、钳工工作台）安全操作规范；钳工实训场所6s管理内容及要求；常用量具维护使用保养；钳工实训后废弃物品的处理。

二、实操部分

实操部分所使用的操作平台说明请参见网上公布的“山东省2025年春季高考技能测试机电技术类专业实操部分考核平台介绍”和“山东省2025年春季高考技能测试机电技术类专业实操部分考核平台介绍视频”。

1.任务描述

某工件加工生产线能够完成工件的粗加工和精加工，生产线的工件多速输送装置由三相异步电动机驱动，三相异步电动机由plc控制变频器实现调速。请依据图1和图2完成接线，按照要求设置变频器参数，并完成 plc 程序的编写与调试。

2.控制要求

（1）三相异步电动机能够实现三速运行，低速运行频率18hz，中速运行频率33hz，高速运行频率47hz，不同工作状态要求设置指示灯指示；

（2）为防止电动机超速运行，变频器设置上限频率为50hz，变频器的加、减速时间pr.7、pr.8均设置为2秒；

（3）系统初次上电，plc、变频器得电，变频器所有端子处于断开状态，输送装置处于静止状态，指示灯h1、h2、h3均处于熄灭状态;

（4）按下启动按钮sb3，变频器stf、rm端子接通，电动机拖动输送装置正向中速（频率33hz）运行，将工件送往粗加工位置，指示灯h1以亮1秒灭1秒的方式闪烁（先亮后灭），h2、h3均处于熄灭状态；

（5）工件到达粗加工位置时，变频器stf、rm端子断开，电动机停转，输送装置停止运行，指示灯h1熄灭，生产线进行工件粗加工；（长按按钮sb1保持4秒，模拟工件到达并停留在粗加工位置的过程）

（6）4秒时间到，变频器stf、rl端子接通，电动机拖动输送装置正向低速（频率18hz）运行，将工件送往精加工位置，指示灯h2常亮，h1、h3均处于熄灭状态；

（7）工件到达精加工位置时，变频器stf、rl端子断开，电动机停转，输送装置停止运行，指示灯h2熄灭，生产线进行工件精加工；（长按按钮sb2保持5秒，模拟工件到达并停留在精加工位置的过程）

（8）5秒时间到，变频器str、rh端子接通3秒，电动机拖动输送装置反向高速（频率47hz）运行，将工件送往仓库，指示灯h3常亮，h1、h2均处于熄灭状态；

（9）3秒时间到，变频器所有端子均断开，电动机自动停转，输送装置自动停止运行，指示灯h3熄灭；

（10）再次按下启动按钮sb3，设备可重复（4）到（9）的工作流程；

（11）电动机运行过程中任意时刻按下停止按钮sb4，变频器所有端子断开，电动机立即停转，指示灯h1、h2、h3均熄灭。

3.安装接线

考生根据控制系统主电路图（如图1所示）、控制电路图（如图2所示）和io分配表（如表1所示）完成接线。

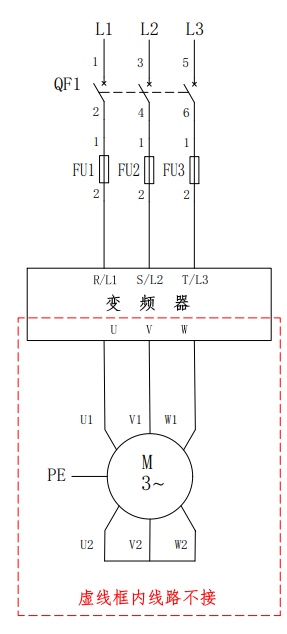

图1工件多速输送装置主电路图

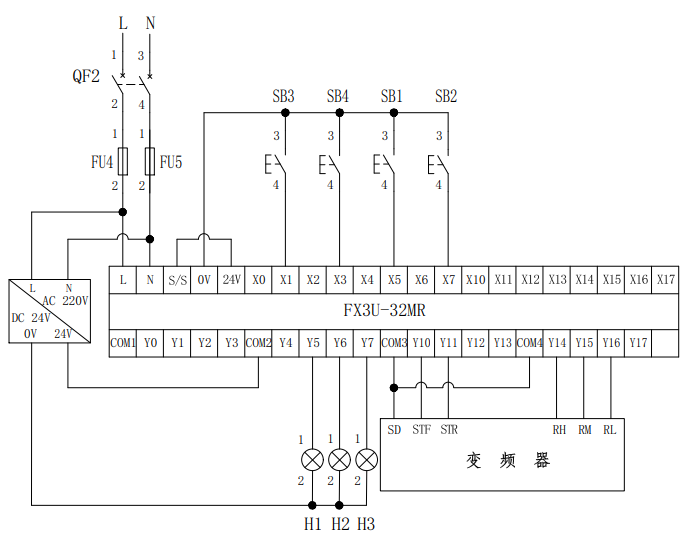

图2 工件多速输送装置plc控制系统电路图

表1 io分配表

提示：

（1）设备的按钮为自复位按钮。

（2）图1中虚线框内线路不接。

三、注意事项

考试结束后，请考生注意以下事项：

1.断开实训考核装置的所有断路器。

2.接好的线路不要拆除。

3.把工具、仪表及剩余的插接线按原位置放好。

4.不要关闭电脑，不要关闭考试系统和plc编程软件。

5.请考生不要着急离场，在自己的工位前等候监考员的指令。
